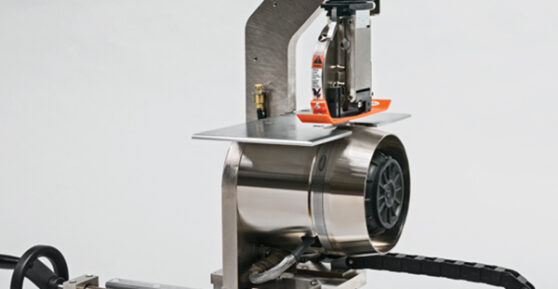

Edge-Trim

Projetado para mudanças de acabamento e substituições de lâmina “extremamente rápidas” – reduzindo o tempo de inatividade e o desperdício.

Construção resistente para operações confiáveis em ambientes desafiadores.

Mantém automaticamente uma relação contra-lâmina crítica, reduzindo muito o tempo de configuração, ao mesmo tempo em que garante a precisão do acabamento.

Contato com representante

Reduzir o desperdício e aumentar a produtividade com a Edge-Trim da Tidland, uma unidade de corte autônoma para redes flexíveis em movimento contínuo. O tempo de configuração da lâmina é praticamente eliminado durante as mudanças de acabamento através do reposicionamento rápido do par de facas (lâmina superior e inferior) simultaneamente, sem atrapalhar a geometria do corte para manter o mais alto nível de qualidade do acabamento.

Versão Automática

Conexões Simplificadas

Exige apenas energia monofásica de 110 (ou 220) VAC e duas linhas de interligação fáceis de conectar entre o controle da tela touch screen e as unidades de aparamento das bordas. As conexões de ar de admissão são (também) exigidas para a comunicação RS-485 do controle da faca e os freios pneumáticos e os cabos de força 24 VDC.

Tela Touch Screen

PC industrial com tela touch screen

Controle do Atuador

Atuador de parafuso de avanço com motor de passo

Console de Controle

Console de controle compacto e resistente que permite várias opções de montagem

Motores da Contra-faca

Motores Ziehl-Abegg à prova de poeira de 3 fases com rotor externo-AC que permitem uma ampla variedade de velocidades de operação e valores de torque.
Redutores de engrenagns estão disponíveis para aplicações de baixa velocidade.

Versão Manual ou Automática

Construção

Construção em aço reforçado com acabamento em niquel anticorrosivo

Suportes de Facas

Série Desempenho Classe II e Classe III

Carro

Montagem modular (suporte inferior e traseiro disponível), mancais lineares, geometria crítica da lâmina mantida enquanto a unidade é posicionada

Largura do Acabamento

Acabamento suporte padrão de 142,2 mm (suportes mais estreitos e mais largos estão disponíveis)
Acabamento máximo de 381 mm é possível

Posicionamento Remoto

Parafuso de avanço opcional e volante com leitura mecânica (apenas versão manual)

Manual de Usario
Ficha do Produto
  • Embalagens Flexíveis
  • Produtos Farmacêuticos
  • Não tecidos
  • Bateria
  • Toalhas de pano e papel
  • Conversão de produtos especiais
  • Papelão
  • Etiquetas e Rótulos
  • Embalagem
  • Bebidas e Alimentos
