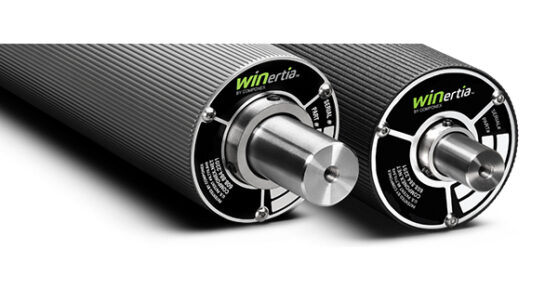

WINertia™ AV – 排气铝合金死轴惰辊

使用我们的专利辊筒技术,运转速度提升7.5倍

无与伦比的卷材处理性能

卓越的平衡性

快速交货

5天即可交货!

产业领域
  • 包装
  • 吊牌标签
  • 无纺布
  • 特种轮转加工
  • 电池
  • 纸板
  • 药品类包装
  • 软包装
  • 面巾和纸巾
  • 食品和饮料包装

WINertia™ AV铝合金死轴惰辊自带“排气槽,可以消除滞留的空气,速度比市场上的任何其他惰辊快7.5倍。凭借15倍的空气滞留容量,我们带有排气槽死轴惰辊可以保持恒定的牵引力。能帮助消除卷材划伤、打滑、褶皱和左右移动等问题。

WINertia™ AV的性能优于螺旋槽、软木、橡胶带和标准惰辊。WINertia™ AV可用于多数惰辊应用环境。AV辊适用于编码器、复卷机、高速打印机和转换设备,运行速度可达500至3400 FPM。独立的第三方测试结果证明,WINertia™ AV铝合金死轴惰辊可以在多种卷材速度下保持恒定的牵引力。采用其他技术的惰辊会因为空气滞留而丧失失去牵引力和打滑,而我们的WINertia™ AV惰辊不存在这一问题。

2.0 x 1.5

成品辊径(宽卷)
1.960 / 1.880 in
成品辊径(窄卷)
1.865 / 1.845 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
卡环孔(轴承可凸出)卡环孔(轴承可凸出)
可用轴承尺寸
自调心球轴承:0.75自调心球轴承0.75
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
不做动平衡没有端盖
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)
端盖
没有端盖没有端盖
大概重量
0.100磅/英寸(不包含轴或轴承)0.100磅/英寸(不包含轴或轴承)

2.5 x 2

成品辊径
2.5" -2.36"
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
卡环孔(轴承可凸出)卡环孔(轴承可凸出)
可用轴承尺寸
1.0 in、1.25 in、25 mm1.0 in、1.25 in、25 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(按指定)2000 FPM(按指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)
端盖
没有端盖没有端盖
大概重量
0.1500磅/英寸(不包含轴或轴承)0.1500磅/英寸(不包含轴或轴承)

3.1 x 1.5

成品辊径(宽卷)

3.040 / 2.985

成品辊径(窄卷)

3.005 / 2.985 in

全跳动(TIR)

0.0005每英尺(0.002最小)Ra

表面粗糙度

16、32、64或125 ra

可用孔

WINlock孔

可用轴承尺寸

0.75 in

轴承类型

自调节、ER、自由旋转

动平衡等级为G6.3

2000 FPM(或指定)

轴径公差

-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)

端盖

标准

大概重量

0.150磅/英寸(不包含轴或轴承)

3 x 2

成品辊径
3.140 / 3.050 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.0 in、1.25 in、25 mm1.0 in、1.25 in、25 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)
端盖
没有端盖没有端盖
大概重量
0.209磅/英寸(不包含轴和轴承)0.209磅/英寸(不包含轴和轴承)

3.5 x 2

成品辊径(宽卷)
3.570 / 3.470 in
成品辊径(窄卷)
3.470 / 3.450 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.0 in、1.25 in、25 mm1.0 in、1.25 in、25 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)
端盖
标准标准
大概重量
0.284磅/英寸(不包含轴或轴承)0.284磅/英寸(不包含轴或轴承)

4 x 2

成品辊径(宽卷)
4.100 / 3.975 in
成品辊径(窄卷)
3.955 / 3.935 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.0 in、1.25 in、25 mm1.0 in、1.25 in、25 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
自调节、ER、自由旋转自调节、ER、自由旋转
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)
端盖
标准标准
大概重量
0.346磅/英寸(不含轴和轴承)0.346磅/英寸(不含轴和轴承)

4 x 3

成品辊径(宽卷)
4.220 / 4.100 in
成品辊径(窄卷)
4.100 / 4.080 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.5 in、2.0 in,或40 mm1.5 in、2.0 in,或40 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)
端盖
没有端盖没有端盖
大概重量
0.443磅/英寸(不包含轴和轴承)0.443磅/英寸(不包含轴和轴承)

4.5 x 2

成品辊径(宽卷)
4.550 / 4.420 in
成品辊径(窄卷)
4.330 / 4.310 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.0 in、1.25 in、25 mm1.0 in、1.25 in、25 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)
端盖
标准标准
大概重量
0.435磅/英寸(不包含轴和轴承)0.435磅/英寸(不包含轴和轴承)

4.5 x 3

成品辊径(宽卷)
4.550 / 4.420 in
成品辊径(窄卷)
4.330 / 4.310 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.5 in、2.0 in,或40 mm1.5 in、2.0 in,或40 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)
端盖
没有端盖没有端盖
大概重量
0.473磅/英寸(不包含轴或轴承)0.473磅/英寸(不包含轴或轴承)

5 x 2

成品辊径(宽卷)
5.150 / 5.000 in
成品辊径(窄卷)
4.955 / 4.935 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.0 in、1.25 in、25 mm1.0 in、1.25 in、25 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)
端盖
标准标准
大概重量
0.502磅/英寸(不包含轴或轴承)0.502磅/英寸(不包含轴或轴承)

5 x 3

成品辊径(宽卷)
5.070 in /4.970 in
成品辊径(窄卷)
4.965 / 4.945 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.5 in、2 in、40 mm1.5 in、2 in、40 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)
端盖
没有端盖没有端盖
大概重量
0.502磅/英寸(不包含轴或轴承)0.502磅/英寸(不包含轴或轴承)

6 x 2

成品辊径(宽卷)
6.190 / 6.000 in
成品辊径(窄卷)
5.980 / 5.960 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.0 in、1.25 in、25 mm1.0 in、1.25 in、25 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)
端盖
标准标准
大概重量
0.690磅/英寸(不包含轴或轴承)0.690磅/英寸(不包含轴或轴承)

6 x 3

成品辊径(宽卷)
6.100 / 5.990 in
成品辊径(窄卷)
5.970 / 5.950 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.5 in、2.0 in、40 mm1.5 in、2.0 in、40 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)
端盖
标准标准
大概重量
0.693磅/英寸(不包含轴和轴承)0.693磅/英寸(不包含轴和轴承)

8 x 3

成品辊径(宽卷)
8.100 / 7.925 in
成品辊径(窄卷)
7.835 / 7.815 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.5 in、2.0 in、40 mm1.5 in、2.0 in、40 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995/ 0.9985)
端盖
标准标准
大概重量
1.265磅/英寸(不包含轴和轴承)1.265磅/英寸(不包含轴和轴承)

10 x 3

成品辊径(宽卷)
10.100 / 9.900 in
成品辊径(窄卷)
9.850 / 9.830 in
全跳动(TIR)
0.0005每英尺(0.002最小)Ra0.0005每英尺(0.002最小)Ra
表面粗糙度
16、32、64或125 ra16、32、64或125 ra
可用孔
WINlock孔WINlock孔
可用轴承尺寸
1.5 in、2.0 in、40 mm1.5 in、2.0 in、40 mm
轴承类型
自调节、ER、自由旋转自调节、ER、自由旋转
动平衡等级为G6.3
2000 FPM(或指定)2000 FPM(或指定)
轴径公差
-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)-0.0005 / -0.0015(例:1.0" = 0.9995 / 0.9985)
端盖
标准标准
大概重量
1.481磅/英寸(不包含轴和轴承)1.481磅/英寸(不包含轴和轴承)
