DLCA-CAT+ 张力信号放大器

用于高速卷材加工的精密张力测量

在连续卷材加工过程中，精确的张力测量可以保障材料质量、减少浪费并保持生产线高速运转。DLCA-CAT+ 与张力传感器配合使用，可采集和输出实时卷材张力数据，是张力传感器与控制系统之间的重要连接。

无论您是与MAGPOWR张力控制器、第三方 PLC 或电机驱动器集成，DLCA-CAT+ 都能在本地或通过您偏好的工业网络提供校准的张力值，而无需额外的转换模块或补充硬件。

主要优势

• 更快的响应时间：1 毫秒（1000 赫兹）的采样率可更快地获取实际张力值，减少实际工况与控制系统响应之间的延迟。
• 更高的测量精度：与上一代放大器相比，4 位数的显示分辨率和 0.05%-0.10% 的显示线性度可提供更精确的张力值采集。
• 广泛的网络兼容性：支持五种工业以太网协议（Modbus TCP、EtherNet/IP、CC-Link IEF Basic、EtherCAT 和 PROFINET），无需外部转换模块，可与大部分 PLC 环境无缝集成。
• 单张力区和双张力区灵活性：操作员可配置的单张力区或双张力区模式使 DLCA-CAT+ 能够适应您的生产线配置。单张力区模式支持卷材任一侧的监控；双张力区模式可实现两个传感器的独立测量，与运行两个独立的单张力区设置相比，降低了硬件成本。
• 触摸屏易用性：DLCA-CAT+ 的 5 英寸触摸屏界面简化了设置、校准和日常操作，并为全球部署提供多语言支持。
• 广泛的输入/输出兼容性：标准模拟和数字接口，包括 3 个模拟输出（0-10 VDC / 0-20 mA）、3 个数字输出和 2 个数字输入，可灵活连接驱动器、控制器和监控系统。

如何使用

DLCA-CAT+ 可直接连接 MAGPOWR 传感器或兼容的第三方电桥传感器，实时测量施加在张力辊或传感辊上的机械力。张力信号经过放大和处理后，产生一个校准值，显示在触摸屏上，通过工业网络传输，或通过模拟/数字输出传送到下游控制设备。

系统支持三种操作模式，操作员可对此进行配置：

• 单张力区，单传感器：一个传感器监测卷材单侧的张力
• 单张力区，双传感器：两个传感器组合在一起，测量整个卷材宽度上的张力
• 双张力区：两个独立的传感器同时监控独立区域

DLCA-CAT+ 配置

DLCA-CAT+ 系列有两种型号，以适应不同的安装环境和面板结构。两者具有相同的核心测量功能、I/O 配置和现场总线协议支持。

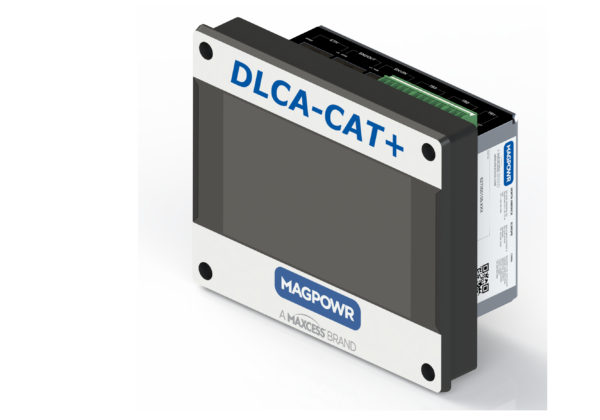

DLCA-CAT+（面板安装）

DLCA-CAT+ 是一款面板安装式放大器，配有一个 5 英寸触摸屏，支持与操作员直接交互并显示本地张力。它专为机器侧或控制面板安装而设计，可提供独立的操作和远程网络控制能力。

DLCA-CAT+

• 5 英寸触摸屏，带网络服务器和远程网络控制功能
• 可选远程独立操作界面
• 面板安装
• 前面板 IP54 防护等级
• 工作温度范围0-60°C (32-140°F)

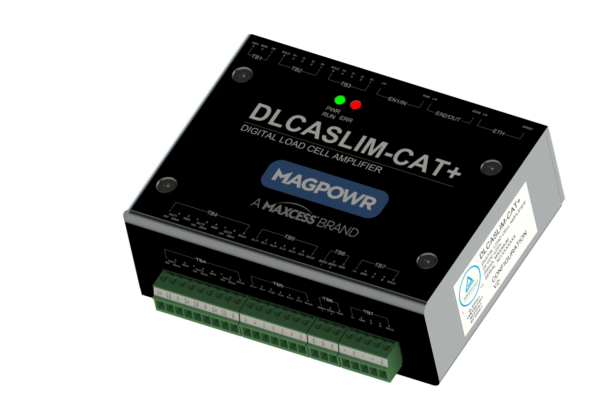

DLCASLIM-CAT+（DIN 导轨安装）

DLCASLIM-CAT+ 具有与 DLCA-CAT+ 相同的张力测量性能，采用紧凑型 DIN 导轨设计，适合安装空间受限或对空间利用率要求较高的系统；它可通过远程网络控制进行操作，适合需要通过中央控制界面管理多个区域的机器。

DLCASLIM-CAT+

• 超薄 DIN 导轨设计可减少面板占地面积
• DIN 导轨安装
• IP20 防护等级
• 远程网络控制操作
• 支持与 DLCA-CAT+ 相同的现场总线协议
• 工作温度范围0-60°C (32-140°F)

网络连接

DLCA-CAT+ 系列标准支持五种工业以太网协议，无需额外的转换模块。三个专用网络端口可处理协议路由：

• ETH 端口：Modbus TCP、EtherNet/IP、CC-Link IEF Basic
• EN1 / EN2 端口：EtherCAT 或 PROFINET（视型号而定）

这种多协议架构每种配置有三种型号可供选择，让您只需指定系统所需的协议。

DLCA-CAT+ 应用

DLCA-CAT+ 专为各行业连续加工生产线的卷材张力测量而设计，这些行业包括

• 电池和电容器制造
• 薄膜和线材加工
• 印刷和软包装
• 橡胶轮胎制造
• 辊压、涂层和层压
• 模切、卷绕和复卷

注：DLCA-CAT+ 不适用于防爆或本质安全环境。如需用于危险场所，请参阅MAGPOWR IS-2。
