Celle di carico TS

Struttura solida che garantisce una rilevazione del tiro estremamente accurata

Ideali per misurare il tiro in qualunque applicazione di svolgimento, riavvolgimento o lavorazione intermedia dei nastri.

Tre tipologie di accoppiamento da poter utilizzare con qualsiasi tipo di rullo folle

Mercati
  • Alimenti e bevande
  • Batterie
  • Cartone
  • Converting tecnico
  • Etichette
  • Farmaceutica
  • Non tessuti
  • Packaging
  • Packaging flessibile
  • Tessuti
Contatta un rappresentante

Le celle di carico TS offrono il controllo di tiro più preciso in assoluto, indipendentemente dalle variazioni della temperatura durante la giornata. Infatti, la configurazione di tutte le celle di carico MAGPOWR comprende estensimetri a lamina (strain gauge) che assicurano la minima deriva termica possibile (0,02% per °C); elemento che può fare la differenza tra produrre profitto o solo scarti.

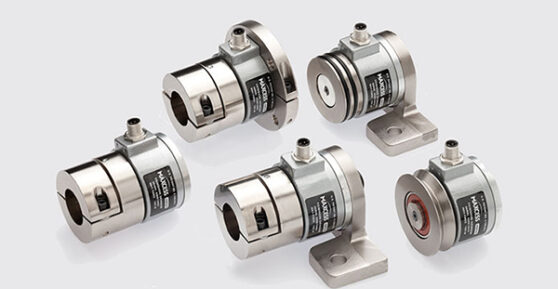

Queste celle di carico sono dispositivi estremamente robusti e precisi, e vengono utilizzati per misurare il tiro in qualsiasi applicazione di svolgimento, riavvolgimento o lavorazione intermedia dei nastri. Il design unico a basso spessore permette di ridurre al minimo i problemi di spazio all'interno dei telai della macchina, aumentando così la larghezza massima del nastro. Le celle di carico TS sono dotate di finecorsa meccanici di sicurezza contro i sovraccarichi in entrambe le direzioni della forza risultante, per evitare qualsiasi danno alla cella stessa ed eliminare la necessità di ripetere la taratura anche dopo sovraccarichi estremi; offrendo allo stesso tempo anche la flessibilità derivante da una serie di modalità di montaggio e di opzioni di accoppiamento. Per offrirvi una maggiore versatilità abbiamo a disposizione tre diversi modelli per questa cella di carico: montaggio a ganascia, montaggio all'interno delle estremità del rullo, e impiego con puleggia per fili.

Celle di carico TS

Resistenza del calibro
350 Ω nominale350 Ω nominale
alimentazione massima
10 VDC10 VDC
Intervallo Operativo di Temperatura
-22 - 176˚ F-30 - 80˚ C
Non linearità e isteresi combinate
0,5% del fondo scala 0,5% del fondo scala
Ripetibilità
0,2% del fondo scala 0,2% del fondo scala
Deflessione a pieno carico
0,016 in0,41 mm
Classe di protezione
IP67:IP67:
Certificati
CECE
