Ingranaggi AGMA

Il binomio della nostra esperienza manifatturiera e di attenzione al cliente ha creato nuove opportunità, fornendo una varietà di ingranaggi di precisione alle industrie, diverse da quelle della stampa e del converting
Ingranaggi brocciati, elicoidali, ingranaggi paralleli, plastica, e a passo fine – RotoMetrics vi dà la qualità che vi aspettate e quando ne avete bisogno.

Come membro dell’American Gear Manufacturers Association (AGMA) e certificato secondo gli standard ISO 9001:2000, RotoMetrics si impegna ad essere il vostro fornitore di ingranaggi con un servizio completo

Contatta un rappresentante

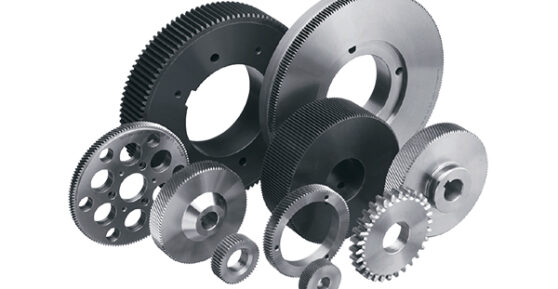

Tipi di ingranaggi

  • Brocciato – 9,645” (245 mm.) massimo O.D /28DP – 8 DP/AGMA Classe 11
  • Elicoidale – 14” (355 mm.) massimo O.D. /50 DP passo fine – 4 DP
  • Paralleli – 14” (335 mm.) massimo O.D. /50 DP passo fine – 4 DP
  • Plastica

Caratteristiche degli ingranaggi

  • Gli ingranaggi brocciati sono prodotti secondo la Classe 11 AGMA usando una molatrice a ruota filettata di ultima generazione Gleason 245TWG ad alta velocità, che consente di avere il massimo dell’uniformità e della rifinitura in tempi decisamente inferiori rispetto alla normale molatrice a CNC
  • I diversi processi di molatura comprendono:
    • – Molatura cilindrica CNC (diametro 10,5” x 59”)
    • – Molatura di superficie (20” x 40”)
    • – Molatura rotante a diametro 36”
  • Produzione mondiale degli ingranaggi negli Stati Uniti, nel Regno Unito e in Australia
    • Servizio completo di assistenza e servizio per ingranaggi
    • Assistenza ingegneristica FEA/CAD/CAM
    • Molatura imperiale e metrica
  • Tornio Mori Seiki CNC (17,7” x 51:)
  • Alesatrici verticali CNC – 3 e 4 assi
    • Strumento Haas VF8 40 (X 40” x Y 20” x Z 28”)
    • Strumento Haas VF4 Superveloce – 40
    • Strumento Haas VF3 20
  • Capacità di trattamento termico in fabbrica:
    • Trattamento ad induzione di calore (a diametro 10,5”)
  • Carburizzazione ferritico-nitrica (diametro a 12,0”)
    • Trattamento termico fluidificato su base (diametro a 14,0”)
    • Trattamento termico a vuoto (diametro a 18,25”)
    • Trattamento termico esterno scelto dal fornitore (consegna in 24/48 ore con possibilità di aerotrasporto)
  • Sunnen Automatic Hone EC-3500 (Corsa 6”) e Sunnen Cylinder King Hone (Rettifica 9”)
  • Ispezione ingranaggio CNC fino a 13,78” di diametro
  • Taglio scanalatura (ampiezza 1,25”)
  • Ambiente ad alta precisione (HVAC)
  • Affilatura fresa in fabbrica, alesaggio, pistola ad acqua, marcatura laser e rivestimento superficiale all’ossido nero
  • Sistemi ERP di alta qualità, Rifugio di emergenza Safehouse, generatori elettrici di emergenza

Contattare il proprio rappresentante di zona RotoMetrics per identificare le possibilità di personalizzazione degli ingranaggi possibili.
